GARA è una soluzione dedicata alla simulazione di missioni incentrata sulle performance e sulle capacità di rilevamento dei radar. Il software integra le funzionalità dei prodotti AGI STK (AGI Systems Tool Kit) con le features appositamente realizzate da GMSPAZIO, garantendo la compatibilità con il sistema operativo Windows 10 (64 bit) e successivi.

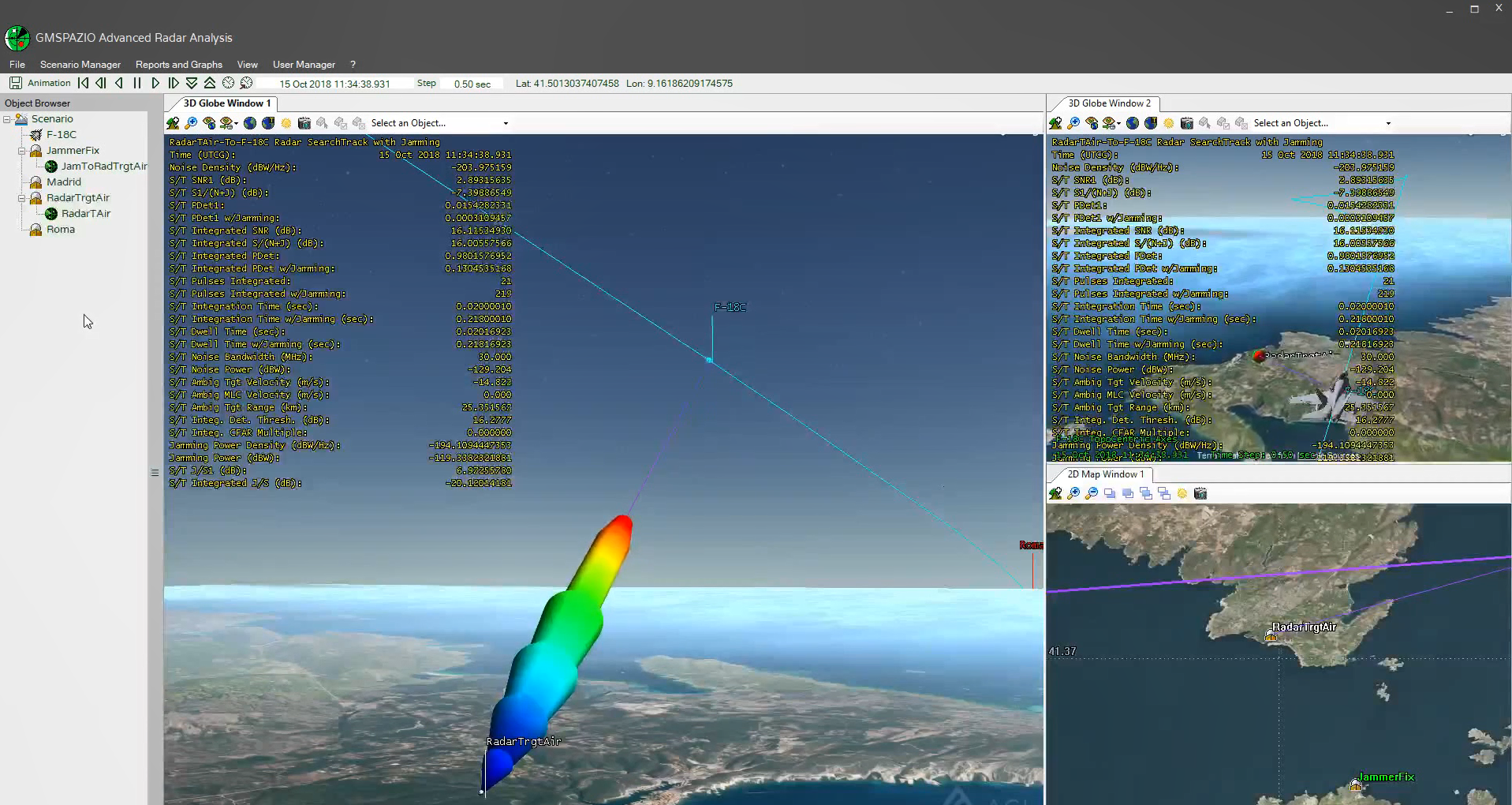

GARA è un potente strumento che permette di valutare le capacità dei radar, di eseguire il rilevamento avanzato degli aerei e creare una simulazione in un ambiente di modellazione 3D.

L’analisi tiene conto dell’attenuazione del segnale radar (dovuta alla distanza dal bersaglio, all’assorbimento dell’atmosfera e alla dispersione del terreno), delle specifiche dei radar e dei jammers e della caratterizzazione RCS del bersaglio, producendo una serie di report e grafici e mostrando i valori ottenuti nella finestra grafica 3D.

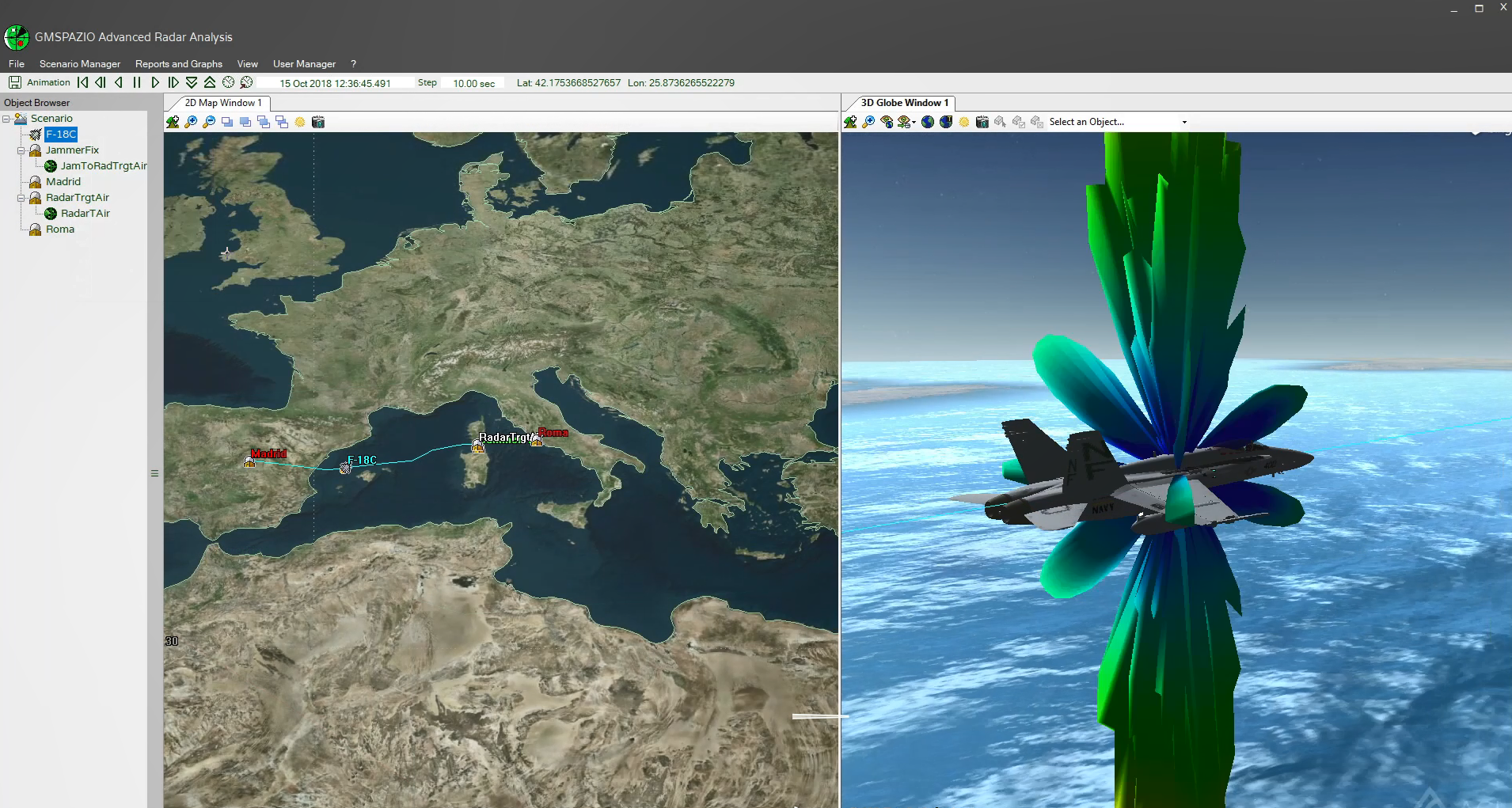

L’interfaccia grafica del software GARA è composta da finestre di visualizzazione2D e 3D per avviare simulazioni complesse e valutarne le prestazioni attraverso un’ampia gamma di report e grafici, esportabili in formato Microsoft Excel.

GARA dispone delle seguenti funzioni :

Definizione dello scenario: Ambiente e Tempo di Simulazione

Le prestazioni di un collegamento di comunicazione o di un sistema radar possono essere influenzate da diversi fattori ambientali. Lo strumento di configurazione “Environment” consente all’utente di applicare alle proprie analisi i seguenti modelli: dati ambientali; pioggia, nuvole e nebbia; assorbimento atmosferico.

Configurazione del veivolo

Con lo strumento di configurazione del veivolo, l’utente può definire la traiettoria di un oggetto aereo attraverso una lista di waypoint o tramite l’import di dati esterni.
In entrambi i casi, l’altitudine viene misurata utilizzando il livello medio del mare (MSL) come superificie di riferimento. Inoltre, è possibile definire il modello 3D per l’aereo nei formati COLLADA o MDL.

Caratterizzazione RCS

La Radar Cross Section (RCS) è definita come l’area proiettata di una sfera metallica che restituisce lo stesso segnale d’eco del bersaglio se fosse sostituita da quest’ultimo. L’utente può aggiungere la RCS di un aereo dopo aver creato uno scenario e aver aggiunto un aereo.

Caratteristiche e posizione del radar

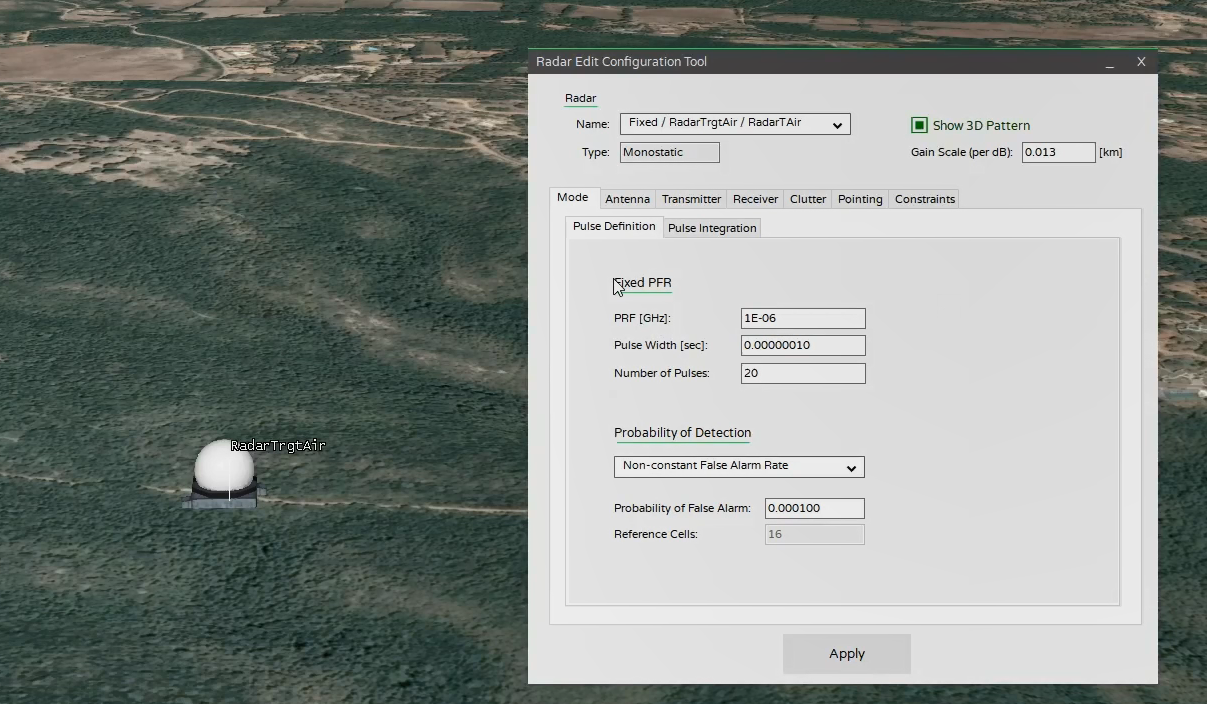

Con lo strumento di configurazione del radar, l’utente può definire un oggetto radar collegato a una stazione di terra o a un aereo.
Il radar è di tipo monostatico (utilizza un’antenna standard per trasmettere e ricevere) con capacità di ricerca/tracciamento, per rilevare e seguire bersagli puntiformi. Il segnale di ritorno da un bersaglio puntiforme è inversamente proporzionale alla quarta potenza della distanza del bersaglio e direttamente proporzionale Radar Cross Section (RCS) del bersaglio. I bersagli reali hanno sezioni d’urto radar molto diverse a seconda dell’angolo di osservazione.

Eseguire le valutazioni: report e grafici

Con lo strumento di configurazione dei rapporti, l’utente può eseguire i seguenti report e grafici:

Antenna radar: fornisce un output relativo al sistema di coordinate dell’antenna all’azimut, all’elevazione e al guadagno in funzione del tempo.
Ambiente radar: fornisce un output relativo all’attenuazione dello spazio libero, dell’atmosfera, della pioggia e delle nuvole/nebbia e alla potenza isotropica ricevuta (RIP) in funzione del tempo.
Geometria radar: fornisce un output relativo a: portata, velocità di portata, azimut del bersaglio incidente ed elevazione in funzione del tempo.
Radar RCS: fornisce un output relativo a RCS e RCS CrossPol.
Radar SearchTrack: fornisce un output relativo al rapporto segnale/rumore a impulso singolo, alla probabilità di detezione, alla probabilità di detezione con jamming, al rapporto segnale/rumore integrato, agli impulsi integrati, al tempo di integrazione, al tempo di sosta, alla potenza di disturbo, alla potenza di disturbo, al J/S1 e al J/S integrato.
Tutti i rapporti sopra elencati in uno specifico intervallo di tempo

Visualizzazione dei report nella finestra grafica 3D

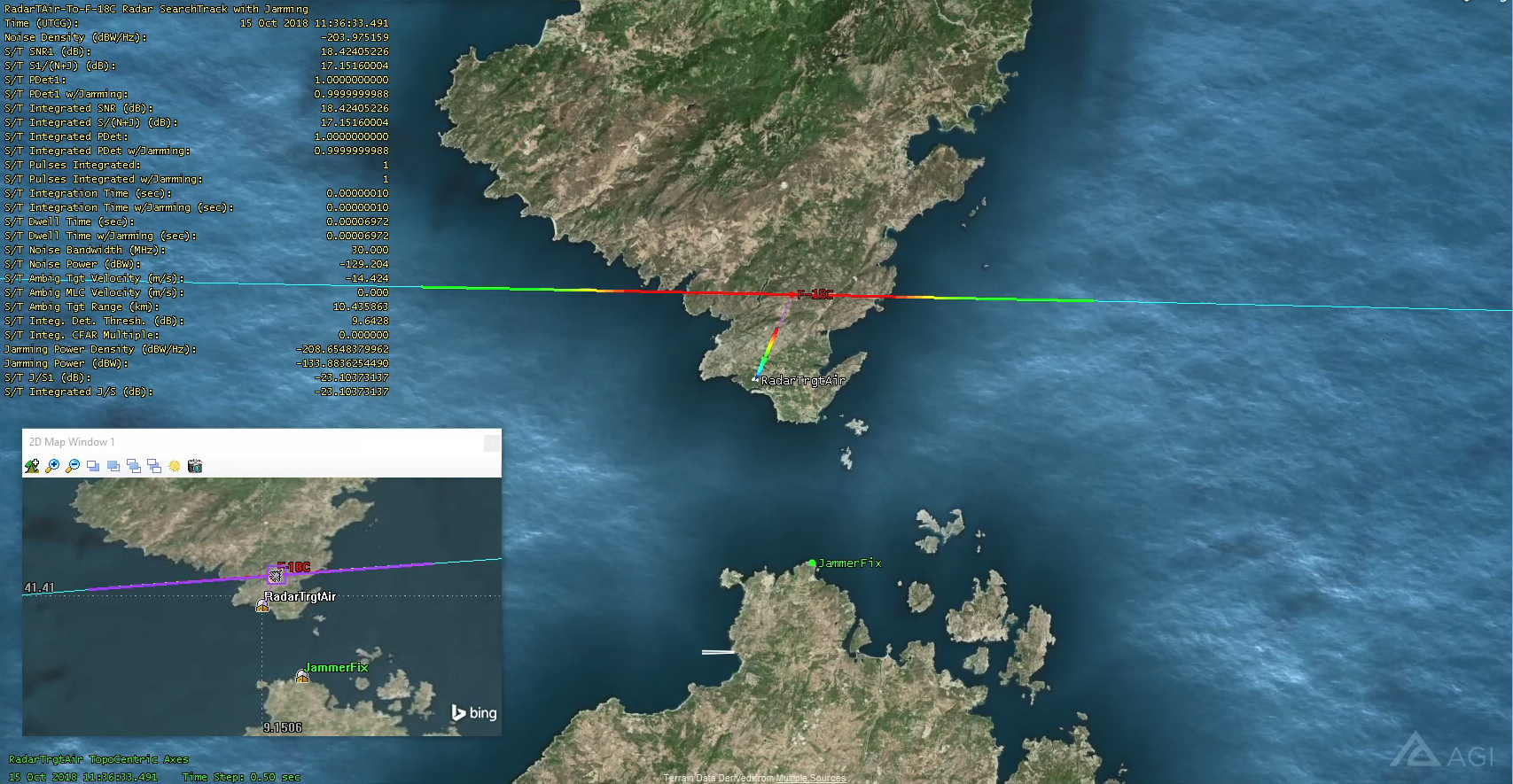

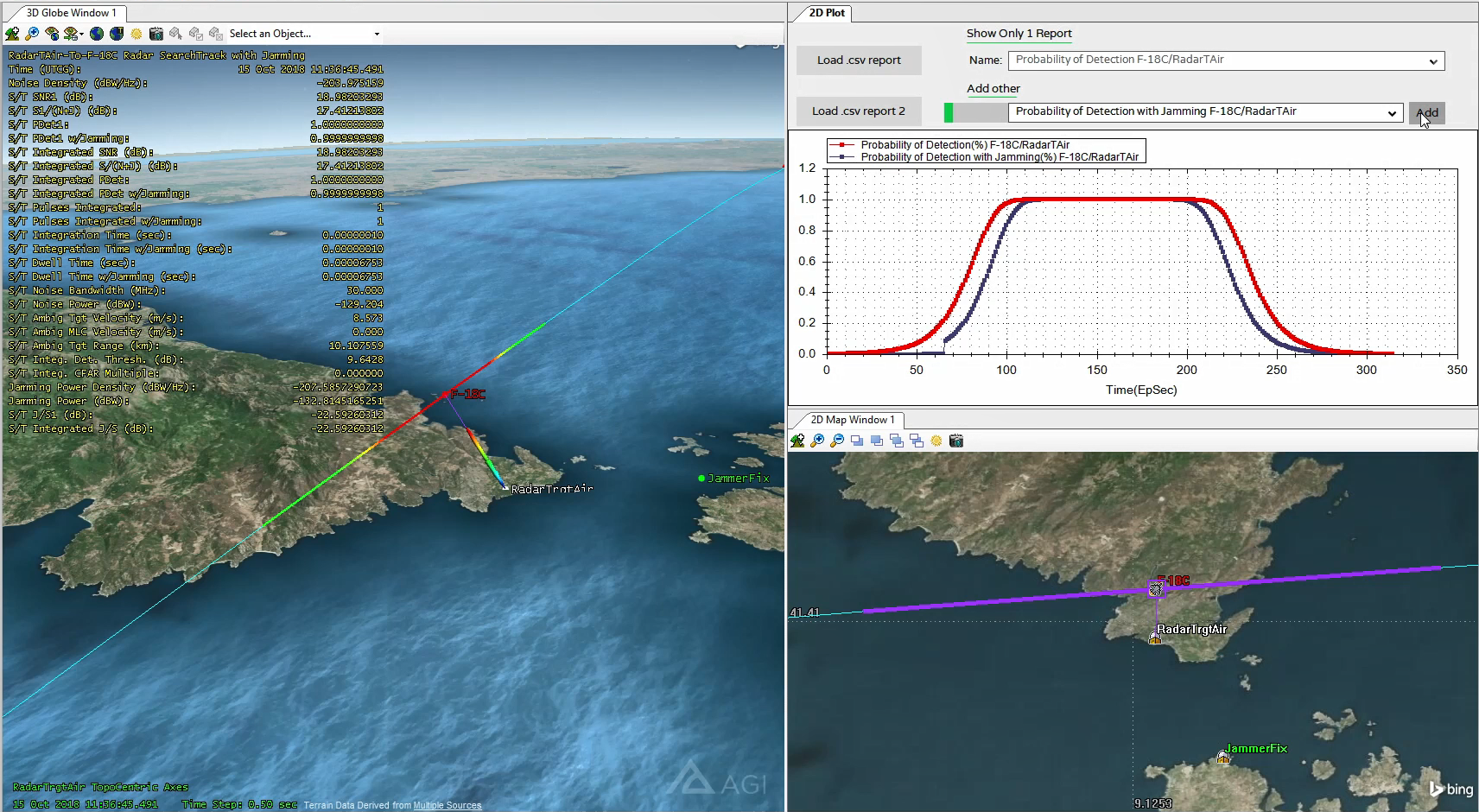

L’utente può visualizzare un report nella finestra grafica 3D con aggiornamento dinamico se in fase di animazione e, con lo strumento di configurazione “Copertura di un Singolo Oggetto”, può calcolare una copertura tra un velivolo e un radar, utilizzando come vincoli la Probabilità di detezione o la Probabilità di detezione con jamming.

Queste funzioni sono utili per avere un’ulteriore stima visiva di ciò che si può leggere dal report o dai grafici.

Importazione di oggetti e dati del territorio

Aprendo il Browser degli oggetti, l’utente può esplorare diverse funzioni per ogni oggetto dello scenario e, in particolare, può importare aerei, stazioni di terra e radar da file precedentemente salvati.
Inoltre, l’utente può caricare immagini e modelli digitali di elevazione del terreno dalla finestra 3D Globe e dalla finestra 2D Map.

GARA consente di ottimizzare le capacità del radar per ottenere la massima probabilità di detezione (PDet) di un aeromobile calcolata in una determinata traiettoria e in uno scenario definito, utilizzando l’analisi parametrica.

GARA può anche generare uno scenario complesso in cui alcuni valori o realizzazioni dei parametri di interesse per il calcolo della probabilità di detezione sono specificati in anticipo, in modo che possano essere modificati durante l’analisi tenendo conto di una serie di possibili dati di input.
